一、概述

DMY100-2数字远传压力表（轴向）采用高性能扩散硅压力传感器，应用单片机电路，高抗干扰软件设计，高性能低温漂信号放大处理电路。输出4-20mA信号（两线制），方便连接电气控制，设置操作简单，测量精度高，长期稳定性好等突出特点。显示采用高亮度LED数码管，读数直观，抗震性能好，寿命长。

二、主要技术指标

1. 测量范围：（0～25.00）MPa

2. 输    出：（4～20）mA（两线制输出）

3. 供电电源：DC24V

4. 接线：正极：1脚位，负极：2脚位

5. 准确度等级：0.5级

6. 数字显示：四位LED数码管

7. 过载能力：150%FS

8. 环境温度：-20℃～60℃

9. 连接螺纹：M20×1.5（或按用户要求）

三、电气接线图

图一. 压力表背面图

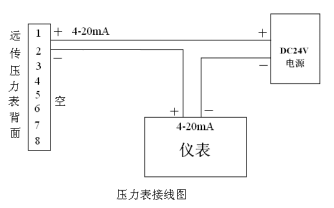

图二. 压力表电气接线图

四、注意事项

1. 避免产品暴晒在太阳底下，避免高温工作；

2. 避免雨淋或者很潮湿环境。

注意事项：安装时严禁扳动外壳！
